Introduzzjoni tal-Prodott

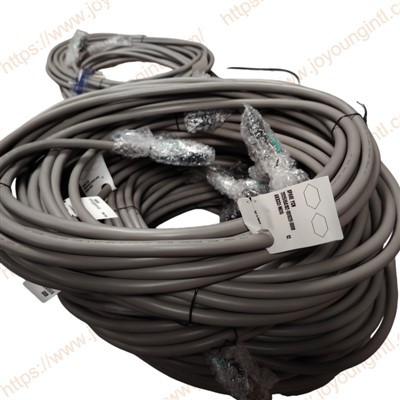

Il-Yokogawa KS1-10 * B huwa kejbil tas-sinjal b'40 pin użat għal sistemi DCS bħal CENTUM VP. Huwa 10 metri fit-tul, tat-tip B, u huwa kompatibbli ma 'moduli I/O ta' 40 pin u bordijiet tat-terminali/barrieri tas-sigurtà għall-konnessjoni.
Speċifikazzjonijiet Tekniċi
|
Manifattura |
YOKOGAWA |
|
Mudell |
KS1-10*B |
|
Numru tal-Parti |
KS1-10*B |
|
Deskrizzjoni |
Kejbil tas-Sinjal |
|
Oriġini |
Indoneżja |
|
Dimensjoni |
30 * 25 * 10cm |
|
Piż |
0.7kg |
Dettalji tal-Prodott
KODIĊI TAL-MUDELL U SFFISSI:
| Deskrizzjoni | ||
| Mudell | KS1 | Kejbil tas-Sinjal (40-40 pin) |
| Suffiss Kodiċi | -01 | 1 m |
| -02 | 2 m | |
| -03 | 3 m | |
| -05 | 5 m | |
| -07 | 7 m | |
| -10 | sa 10 m (*1) | |
| -15 | 15 m | |
| -20 | 20 m | |
| -25 | 25 m | |
| -30 | 30 m | |
| -35 | 35 m | |
| -40 | 40 m | |
| -45 | 45 m | |
| -50 | 50 m | |
| Kodiċi tal-Istil | *B | Stil B |
| Kodiċi tal-Għażla | /SAI143 | Kejbil speċjali għal SAI143 (għal ProSafe-RS) |
| /SAI533 | Kejbil speċjali għal SAI533 (għal ProSafe-RS) | |
| /SAV144 | Kejbil speċjali għal SAV144 (għal ProSafe-RS) |
1: "Tul: sa 10 m" tfisser li l-klijent jista 'jispeċifika t-tul tal-kejbil li ma jaqbiżx l-10 metri. Pereżempju, 8 m jew 9 m jistgħu jiġu speċifikati meta jintgħażel KS1-10 * B.
KS1: L=1 m, 2 m, 3 m, 5 m, 7 m jew 10 m, sa 50 m f'żidiet ta' 5 m
Tolleranzi nominali:
It-tolleranza nominali hija ± 0.8 mm għad-dimensjonijiet ta '0.5 mm jew aktar u 120 mm jew inqas, u t-tolleranza nominali magħquda hija ± 1.5 mm.
It-tolleranza nominali hija skond JEM 1459 għad-dimensjonijiet 'il fuq minn 120 mm.
Tolleranzi nominali tat-tul tal-kejbil:
Meta d-dimensjoni ta' referenza tkun inqas minn jew ugwali għal 3000 mm, it-tolleranza nominali tagħha hija +5%, -0%.
Meta d-dimensjoni ta' referenza tkun 'il fuq minn 3000 mm, it-tolleranza nominali tagħha hija +3% jew +1m( liema minnhom ikun l-iżgħar), -0%.
