Advant Controller 31 Modulu ta 'Input/Output AnalogGJR5252300R3101 07AC91
AC31 hija sistema ta 'kontroll ibridu PLC/DCS bikrija mnedija minn ABB:
Jappoġġja kontroll ċentralizzat u distribwit
Ibbażat fuq il-komunikazzjoni tal-bus CS31
Jikkonforma mal-istandard tal-ipprogrammar IEC 61131-3
I/O remot estensibbli
07AC91(GJR5252300R3101), bħala modulu I/O remot fis-sistema AC31, jikkomunika mal-kontrollur permezz tax-xarabank CS31 u jappoġġja l-ipproċessar tas-sinjali analogi b'ħafna -kanal. Jista 'jissodisfa r-rekwiżiti għall-ġbir u l-ħruġ ta' diversi tipi ta 'sinjali standard industrijali, bħal vultaġġ u kurrent.
Speċifikazzjonijiet Tekniċi
|
Manifattura |
ABB |
|
Mudell |
07AC91 |
| Numru tal-Parti |
GJR5252300R3101 |
|
Deskrizzjoni |
Modulu I/O analogu |
| Numru ta' kanali | 8 AI+8 AO |
| Metodu ta 'komunikazzjoni | Xarabank CS31 |
| Provvista ta' enerġija | 24VDC |
|
Oriġini |
il-Ġermanja |
|
Dimensjoni |
15 * 15 * 12 ċm |
|
Piż |
0.81kg |
Ħarsa ġenerali lejn il-Kanal Analog
GJR5252300R3101 07AC91 Kompatibbiltà:
PLC serje AC31 (serje 40/50/90)
Sistema ta 'espansjoni mqassma
Protokolli ta' komunikazzjoni industrijali multipli
07AC91 jappoġġja żewġ modi ta 'ħidma:
Modalità 1:
8 inputs analogi + 8 outputs analogi
Riżoluzzjoni: 12-bit
Modalità 2:
16-il kanal (jistgħu jiġu kkonfigurati bħala input jew output f'pari)
Riżoluzzjoni: 8-bit
Il-modulu ta 'input/output analogu 07 AC 91 jintuża bħala modulu remot fuq ix-xarabank tas-sistema CS31. Fiha 16-il kanal ta’ input/output analogu li jistgħu jiġu kkonfigurati f’żewġ modi operattivi:
• Mod ta' tħaddim "12-il bit": 8 kanali ta' input, konfigurabbli individwalment ±10 V jew 0...20 mA, riżoluzzjoni ta' 12 bit flimkien ma' 8 kanali ta' output, konfigurabbli individwalment ±10 V jew 0...20 mA, riżoluzzjoni ta' 12 bit
• Mod ta' tħaddim "8 bits": 16-il kanal, konfigurabbli f'pari bħala inputs jew outputs, 0...10 V,0...20 mA, riżoluzzjoni 8-bit
• Il-konfigurazzjoni hija ssettjata bi swiċċijiet DIL.
• Il-PLC joffri element ta' interkonnessjoni ANAI4_20 għall-kejl ta' sinjali ta' 4...20 mA (irreferi għal 907 PC 331, librerija ta' elementi ta' konnessjoni).
It-tħaddim tal-Modulu Analog AC31
✔ Metodu ta 'installazzjoni
Installazzjoni tal-binarji DIN (standard 35mm)
Imwaħħla ġewwa l-kabinett tal-kontroll
✔ Struttura tal-wajers
Il-modulu għandu tliet tipi ta 'konnessjonijiet:
Provvista ta 'enerġija: provvista ta' enerġija 24VDC
Xarabank CS31: Tqabbad ma 'PLC (kontrollur AC31)
Sinjali fuq il-post:
Input: Sensers
Output: Attwaturi
Issettja l-iswiċċ DIP: 07AC91. Il-funzjonijiet kollha huma kkonfigurati permezz ta' swiċċijiet DIP (jumpers tal-ħardwer)
-- Agħżel il-mod tax-xogħol
-- Issettja t-tip ta' input
-- Issettja l-indirizz tal-modulu
Konnessjoni tal-wajers
--Wiring ta' input ta' simulazzjoni (AI).
--Wiring tal-Output Analog (AO).

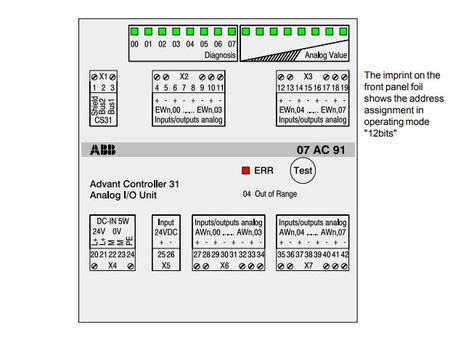

Identifikazzjoni tal-modulu fil-PLC
Il-pannell ta 'quddiem tal-modulu għandu:
LED aħdar (Kanal/Status)
LED aħmar (Ħsara)
Żbalji komuni tad-dejta waqt l-użu
Q: Wara l-installazzjoni tal-modulu, is-CPU ma jkunx jista 'jirrikonoxxih, jew il-modulu ma jirrispondix.
A: L-indirizz tal-modulu huwa ssettjat ħażin
Il-konfigurazzjoni tal-iswiċċ DIP mhix korretta.
Ix-xarabank mhix konnessa sew, jew ir-reżistenza tat-terminazzjoni hija nieqsa.
Q: Il-kwantitajiet analogi li jinqraw mill-PLC ivarjaw ħafna, jiddevjaw mill-valuri attwali, jew spiss juru qari anormali.
A: Interferenza tal-linja tas-sinjal
Il-firxa tal-kurrent/vultaġġ tas-sensor ma taqbilx.
Q: Meta d-dawl aħmar tal-modulu jkun mixgħul, jew l-LED qed iteptep, il-PLC jiskopri żball.
A: Il-kejl jaqbeż il-limitu stabbilit
Żball tal-komunikazzjoni interna jew żball tal-linja CS31
Q: Il-modulu kultant jitlef il-konnessjoni, għandu komunikazzjoni instabbli, jew jirrapporta żball tal-linja mill-PLC.
A: Il-bus CS31 taqbeż it-tul permess, li jirriżulta f'telf ta 'dejta.
Interferenza elettromanjetika jew konnessjonijiet maħlula ikkawżaw li l-komunikazzjoni tiġi interrotta.
