Introduzzjoni tal-Prodott
Speċifikazzjonijiet Tekniċi
|
Manifattura |
General Electric (GE) |
|
Mudell |

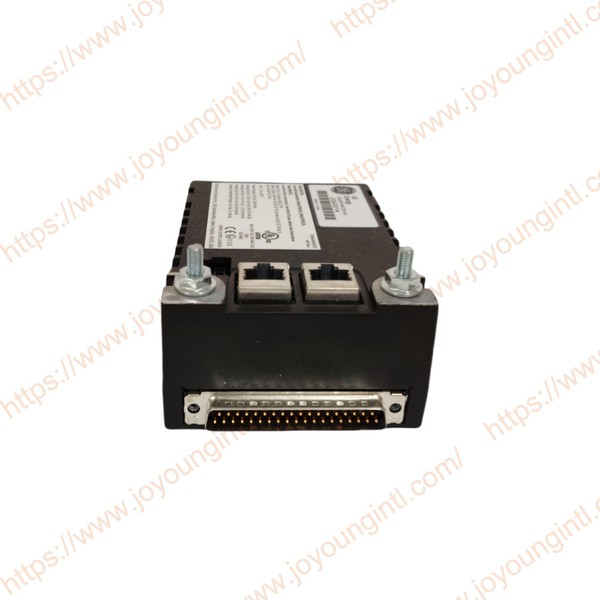

IS220YAICS1A |
| Numru tal-Parti | IS220YAICS1AJ |
|
Deskrizzjoni |
Modulu Analog I/O |
| Serje | Mark VIe / Mark VIeS |
| Interface tal-komunikazzjoni | Doppju RJ45 Ethernet |
|
Oriġini |
USA |
|
Dimensjoni |
18 * 18 * 7 ċm |
|
Piż |
0.5kg |
Dettalji tal-Prodott
Akkwist ta' sinjal analogu (Input Analog)
Output tas-sinjal tal-kontroll (Output Analog)
Komunikazzjoni mal-kontrollur (bħal UCSB)
Preproċessar u filtrazzjoni tad-dejta
Kontroll tas-sigurtà u feedback tas-sistema
Sistema doppja żejda
Sistema tripla żejda (TMR)
Istruzzjonijiet għall-installazzjoni
IS220YAICS1AJ jappartjeni għall-I/O Pack + Terminal Board (terminal board) struttura ta 'kombinazzjoni:
Pakkett I/O: Core għall-Akkwist tad-Data u l-Komunikazzjoni
Bord tat-Terminal: Interface għal -Wajring tas-Sinjal fuq is-Sit
Installa t-terminal board
Installa l-pjanċa terminali fuq:
ferrovija DIN jew
Pożizzjoni fissa tal-kabinett tal-kontroll
Qabbad il-modulu I/O Pack
Allinja l-IS220YAICS1AJ mal-interface tat-terminal board
Daħħal l-interface vertikalment (evita li tmejjel)
Ikkonferma li hija mdaħħla kompletament
Issikka l-viti tat-twaħħil
Konnessjoni ta 'komunikazzjoni Ethernet
L-IS220YAICS1AJ jipprovdi żewġ interfaces RJ45:
Metodu ta 'konnessjoni:
Port 1 → Netwerk IONet
Port 2 → Redundant jew cascaded
Debugging u Konfigurazzjoni
Uża s-softwer uffiċjali ta' GE: ToolboxST
Żid il-modulu I/O Pack
Assenja indirizzi IP
Ikkonfigura l-parametri tal-kanal
Iċċekkja l-istatus ta' IONet
Kif tiċċekkja l-istatus tal-komunikazzjoni permezz tad-dwal indikaturi tal-pannelli
Il-pannell ta 'quddiem ta' IS220YAICS1AJ normalment jinkludi l-LEDs ewlenin li ġejjin
Kull port Ethernet għandu LINK LED Kontinwament mixgħul (ON) → Ġiet stabbilita konnessjoni fiżika Ethernet (il-pedament tal-komunikazzjoni huwa normali)
Mitfi (OFF) → L-ebda konnessjoni tan-netwerk (problema bil-kejbil/swiċċ/port tan-netwerk)
Teptip → Data qed tintbagħat/riċevuta (komunikazzjoni hija normali)
Kontinwament mixgħul jew ma teptep → Teżisti konnessjoni, iżda l-ebda komunikazzjoni tad-dejta
Mitfi → L-ebda komunikazzjoni
Mitfi → Operazzjoni normali (il-komunikazzjoni hija normali)
Dejjem mixgħul → Ħsara (ma tistax topera)
Teptip mgħaġġel → Żball ta 'konfigurazzjoni / L-ebda bord tat-terminal / Żball tal-programm
Teptip bil-mod → Identifikazzjoni tal-pożizzjoni (mhux ħsara)
Mixgħul → Provvista ta 'enerġija normali
Mitfi → L-ebda provvista ta 'enerġija
