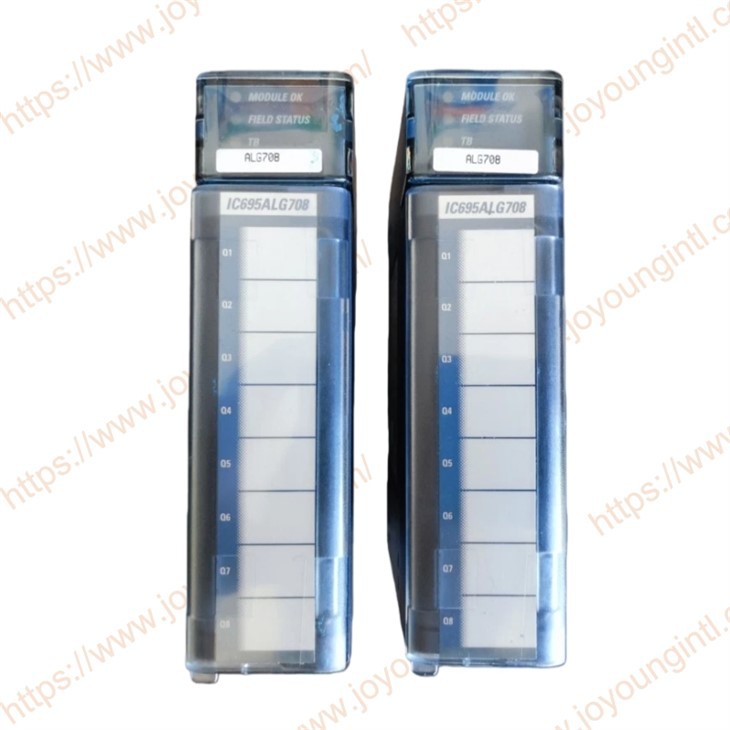

IC695ALG708 RX3İ MODULU TA' ĦRUĠ ANALOGI TA' 8 KANALI

IC695ALG708Karatteristiċi tal-Modulu:
Kompletament is-softwer-konfigurabbli, l-ebda jumpers tal-modulu x'issettja

Ippermetti jew iddiżattiva l-kanali individwalment
Limiti ta' Kklampjar u Allarm

Qabbar ta' Allarmi
Bias tal-ħruġ konfigurabbli
Skalar definit mill-utent
Allarm għoli, skoperta u rappurtar ta 'allarm baxx
Rappurtar tal-ħsarat fil-modulu
Konfigurabbli Żomm l-aħħar Stat jew Defaults Output. Jappoġġja kuntatti dijanjostiċi ta 'ħsara fil-programm loġiku Memorja Flash għal titjib fil-futur
Status tal-Modulu, Stat tal-Qasam, u LED tat-TB: Allarmi ta' Rata ta' Bidla pożittiva u negattiva Sejbien ta' inserzjoni jew tneħħija tal-Blokk tat-Terminali

Feedback Ordnat tal-Output Analoġiku
Il-modulu jirritorna kopja tad-data tal-output analoġiku riċevut mis-CPU fil-kanal korrispondenti tiegħu tal-memorja kondiviża tal-input analogu.OutputFeedback jista 'jiġi mmonitorjat biex jiċċekkja l-valuri li qed jintbagħtu lill-kanali. Id-dejta hija fl-istess format skalat bħad-dejta tal-ħruġ għal kull kanal. Waqt it-tħaddim normali, din id-dejta ta 'feedback għandha taqbel mad-dejta tal-ħruġ attwali wara skans PLC wieħed jew aktar tal-inputs tal-modulu. Waqt ħsarat, ramping, over-medda, u kundizzjonijiet ta' kklampjar, id-dejta tal-output analogu tista' tkun differenti mill-output ikkmandat.

Fuq-Temperatura
Jekk -Temperatura żejda hija attivata, il-Modulu jiġġenera allarm ta' -Temperatura żejda jekk it-temperatura interna ta' dan il-modulu tkun kbira wisq għan-numru ta' outputs li jkunu mixgħula fl-istess ħin. Minbarra l-għażliet konfigurabbli għar-rappurtar u l-interruzzjonijiet tal-ħsarat tat-Temperatura Eċċessiva, kundizzjoni ta' -temperatura żejda hija indikata wkoll mill-bit ta' Temperatura -Eċċessiva fid-dejta ta' Referenza tal-Istatus ta' dan il-modulu. Is-sejbien tal-bit ta' l-istatus ta' Temperatura Żejjed-hija dejjem attivata.

Tip ta' Medda
Kull kanal fuq il-Modulu li se jintuża għandu jiġi kkonfigurat għal Kurrent/Vultaġġ. Il-firxa tal-vultaġġ jew tal-kurrent tagħha u parametri oħra jistgħu mbagħad jiġu kkonfigurati kif meħtieġ. Jekk l-output tal-kanal mhux se jintuża u mhux bil-fili, agħżel l-għażla "Diżabilità". Jekk kanal huwa diżattivat, mhux meħtieġ li jiġi kkonfigurat xi wieħed mill-parametri l-oħra tiegħu.

Jekk il-kanal huwa bil-fili għal output tal-kurrent, iżda mhux qed jintuża, agħżel "Disabled Current". Dan se jistabbilixxi l-kurrent tal-ħruġ ta 'dak il-kanal għal 0mA (il-vultaġġ tal-ħruġ ta' dak il-kanal se jkun mhux -żero).

Output Defaults
Jekk Żomm l-Aħħar Stat hija attivata, output iżomm l-aħħar valur ikkmandat tiegħu meta s-CPU jindika Outputs Mhux Ippermettiet, jew jekk isseħħ waħda mill-kundizzjonijiet ta' ħsara elenkati hawn taħt. Jekk Żomm l-Aħħar Stat hija diżattivata, l-output huwa kmandat li jmur għall-Valur Default. Il-Valur Default għandu jiġi stabbilit
fi ħdan il-firxa tal-output magħżula. Jekk kemm il-Valur Default kif ukoll ir-Rata tar-Rampa huma attivati, il-kanal se jimla għall-valur default. Il-kundizzjonijiet tal-ħsara huma:
• L-outputs tas-CPU mhumiex attivati
• Il-qawwa tal-backplane mhix ok. F'dak il-każ, m'hemm l-ebda ramping, anki jekk ir-rampa tkun ġiet attivata.
• Telf ta' komunikazzjonijiet mis-CPU.
• Telf ta' komunikazzjonijiet I/O.
• Telf tal-qawwa tal-kamp.

Outputs Noti Default
• Tneħħija sħuna tal-Modulu f'modalità I/O Enabled tikkawża li l-outputs kollha jżommu l-aħħar Stat (anke kanali kkonfigurati għal Forza għal Valur Default). Jekk dik l-operazzjoni ma tkunx mixtieqa, l-outputs jistgħu jiġu sfurzati għal default billi l-ewwel titfi l-enerġija fuq il-post u tneħħi l-Blokk tat-Terminal ta 'dan il-modulu qabel ma jaħraq-tneħħi l-Modulu.

• Ir-reset tal-Modulu bl-użu ta 'SVC_REQ 24 jikkawża li l-kanali kollha jżommu l-Aħħar Stat, anki jekk il-Valur Default huwa kkonfigurat. Il-programm ta' applikazzjoni għandu jimmaniġġja l-output inadempjenti qabel l-eżekuzzjoni tat-Talba għas-Servizz.

• Il-konfigurazzjoni default tar-Rata tar-Rampa tiġi injorata jekk tintilef l-enerġija tal-backplane mill-provvista tal-enerġija. Kanali kkonfigurati għall-Valur Default jmorru għall-valur default immedjatament.

• L-ewwel darba li tinħażen konfigurazzjoni wara r-ritorn tal-enerġija tal-backplane, ir-rata Default Ramp ma tintużax. Kwalunkwe kanal ikkonfigurat għal Valur Default imur għall-valur default tiegħu immedjatament. Jekk l-enerġija analoga ma ntilfitx u l-istess konfigurazzjoni tiġi restawrata fuq il-qawwa li jmiss-up, l-istat tal-kanal ma nbidilx minn meta ntilfet l-enerġija. Ir-Rata ta' Rampa Default tintuża għal kwalunkwe konfigurazzjoni mill-ġdid sussegwenti.
