Deskrizzjoni
Parametri tekniċi
Introduzzjoni tal-Prodott

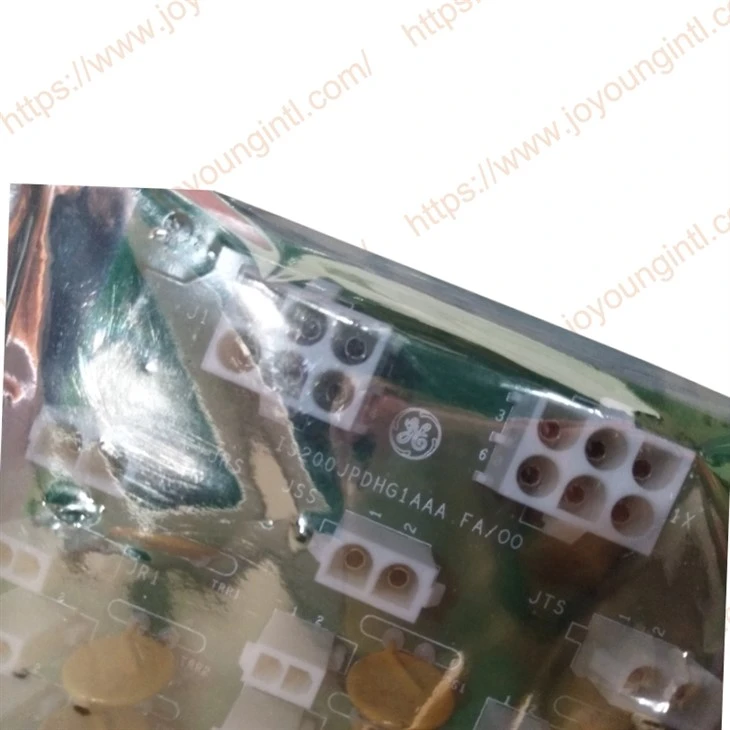

Il-bord tad-distribuzzjoni tal-karta tad-distribuzzjoni (IS200JPDHG1A) jipprovdi 28 V DC qawwa għal 24 moduli ta 'sigurtà I / O u tliet swiċċijiet Ethernet minn provvista ta' 28 V DC. JPDHs addizzjonali jistgħu jiġu konnessi f'arranġament ta 'katina ta' Daisy biex jipprovdi enerġija għal aktar moduli I / O kif meħtieġ. Iċ-ċirkwit għal kull konnettur tal-modulu I / O huwa protett b'apparat pożittiv tal-fjus tat-temperatura.
Speċifikazzjonijiet Tekniċi
|
Manifattura |
General Electric (GE) |
|
Mudell |
IS200JPDHG1A |
| Numru tal-parti | IS200JPDHG1AAA |
|
Deskrizzjoni |
Karta tad-distribuzzjoni tal-marka
|
|
Oriġini |
USA |
|
Dimensjoni |
25 * 25 * 8cm |
|
Piż |
0. 32kg |
Dettalji tal-Prodott
Installazzjoni IS200JPDHG1AAA:
Immonta JPDH fuq wiċċ vertikali billi ddaħħal il-viti tal-magna # 6 minn ġo toqob tal-immuntar f'kull kantuniera tal-bord. Daħħal konnetturi Mate-N-LOK kif deskritt fil-figura li ġejja. Il-pin 6- u l-ikbar 2- il-konnetturi tal-pin għandhom klassifikazzjoni nominali ta '6 0 0 V u 13 A, filwaqt li l-iżgħar konnetturi b'żewġ pin għandhom klassifikazzjoni nominali ta' 600 V u limitati minn klassifikazzjoni tal-fjus għal 0.8 a max.
Operazzjoni:
JPDH huwa ddisinjat biex jipprovdi pakketti I / O TMR b'distribuzzjoni ta 'enerġija adegwata ta' 28 V DC waqt li jieħu l-inqas spazju possibbli. JPDHs addizzjonali jistgħu jiġu konnessi f'arranġament tal-katina tad-daisy permezz tal-konnettur J1X mhux użat.
Il-konnettur 6- Pin J1 iġib tliet feeds separati ta '28 V DC fuq tliet pinnijiet differenti għal tkeċċija tripla. Il-kurrent tar-ritorn huwa komuni fost l-għalf tal-katina TMR u Daisy u jinġieb fit-tliet labar li fadal. Dan li ġejfiguraJispjega kif il-qawwa R, S, u T 28 V DC hija mqassma minn JPDH lill-pakketti I / O u swiċċijiet Ethernet.
JPDH għandu 24 ċirkwiti tal-ħruġ identiċi biex jipprovdu enerġija lill-pakketti I / O individwali. L-għalf R, S, u T kull wieħed jipprovdi l-enerġija għal tmien ċirkwiti. Kull ċirkwit tal-pakkett I / O jinkludi apparat ta 'fjus tal-koeffiċjent tat-temperatura pożittiv għall-protezzjoni taċ-ċirkwit tal-fergħa. Il-bord għandu wkoll tliet ċirkwiti ta' ħruġ identiċi mhux użati biex jipprovdu enerġija lil kull swiċċ Ethernet.
Speċifikazzjonijiet JPDH
|
Oġġett
|
Speċifikazzjoni JPDH
|
|
Inputs
|
Konnessjoni waħda 6- pin għal 28 V DC Input Power Mate-N-Lok 600 V, 13 A
|
|
Outputs
|
Tliet 2- konnessjonijiet tal-pin għal swiċċijiet Ethernet Mate-N-Lok 600 V, 13 A
Erbgħa u għoxrin 2- konnessjonijiet tal-pin għal pakketti I / O mate-n-lok 6 0 0 V, 0.8 a f'70 grad
|
|
Fjusis tal-ħruġ
|
1.6 a fi 2 0 grad (imneħħi għal 0.8 a fi 70 grad) Koeffiċjent ta 'temperatura pożittiv jew ekwivalenti fuq kull I / O
pakkett tal-ħruġ
|
|
Klassifikazzjoni tal-Ambjent għall-Għeluq
Disinn †
|
-40 sa 70ºC (-40 sa 158 ºF)
|
|
Umdità relattiva
|
5 - 95% li ma jikkondensax
|
|
Standards ta 'sigurtà
|
Tagħmir ta 'Kontroll Industrijali Standard tas-Sigurtà UL 508A
CSA 22.2 Nru 14 Tagħmir ta 'Kontroll Industrijali
En 61010-1 sigurtà ta 'tagħmir elettriku, magni industrijali (direttiva ta' vultaġġ baxx)
|
|
Immuntar
|
Din-rail, immuntar tal-ġarr tal-karti
Bracket tal-azzar immuntat fuq bażi, 4 toqob
|
