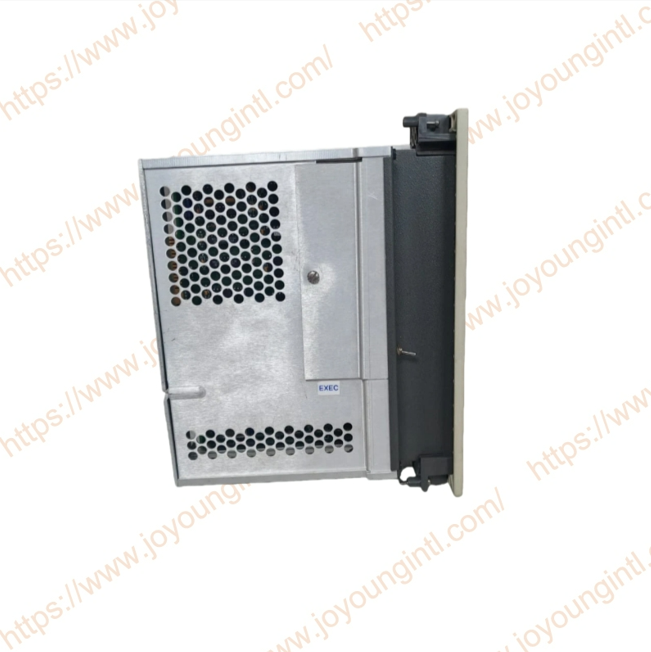

AS-S911-801 Modicon Remote I/O Processor Module

AS -S911-801 huwa modulu tal-proċessur I/O remot għal sistemi PLC tas-serje Modicon 984, iddisinjat speċifikament għal ambjenti ta 'kontroll industrijali affidabbli. Jista 'mhux biss jimmaniġġja data I/O remota, iżda wkoll jappoġġja l-funzjoni Hot Standby, li awtomatikament tieħu f'idejha l-kompiti ta' kontroll meta l-proċessur prinċipali jonqos milli jiżgura t-tħaddim kontinwu tas-sistema.

1. Ġbir tad-dejta u l-ipproċessar tal-input

Akkwist tas-sinjal: AS-Modulu tal-Proċessur I/O S911-801 jirċievi sinjali diġitali jew analogi minn sensuri remoti u tagħmir tal-post permezz tal-backplane jew xarabank tal-komunikazzjoni I/O remot iddedikat.

Buffering tal-input: Is-sinjali riċevuti huma l-ewwel maħżuna fil-buffer tal-input intern tal-modulu biex jiġi żgurat li d-data ma tintilifx waqt dewmien fil-komunikazzjoni jew bidliet temporanji.

Konverżjoni tal-format tad-dejta: Il-Modulu tal-Proċessur tal-I/O AS-S911-8011 jikkonverti l-istatus tal-vultaġġ, tal-kurrent, jew tal-iswiċċ tat-tagħmir fuq il-post f'format intern tad-dejta rikonoxxibbli mill-PLC Modicon.

Marker tal-istatus: Kull sinjal ta 'input se jkun akkumpanjat minn timestamp u markatur tal-istatus, li jintużaw għall-ipproċessar u s-sinkronizzazzjoni sussegwenti mal-modulu ta' standby sħun.

2. Trażmissjoni u Komunikazzjoni tad-Data

Skennjar perjodiku: Il-Modulu tal-Proċessur tal-I/O AS-S911-801 jittrasmetti d-dejta tal-input lis-CPU prinċipali jew is-CPU hot standby skont iċ-ċiklu tal-iskannjar issettjat minn qabel. Iċ-ċiklu tal-iskannjar huwa ġeneralment minn għexieren ta 'millisekondi għal mijiet ta' millisekondi u jista 'jiġi aġġustat skont ir-rekwiżiti tas-sistema.

Komunikazzjoni tal-karozzi tal-linja: Il-modulu I/O remot jikkomunika mas-CPU permezz tal-backplane tas-sistema Modicon 984 jew xarabank tad-dejta ddedikata, u protokolli huma adottati biex jiżguraw l-integrità tad-dejta.

Konferma tal-istatus: Wara li jirċievi d-dejta, is-CPU prinċipali se jirritorna sinjal ta 'konferma lill-modulu biex jiżgura l-wasla affidabbli tad-dejta.

Sejbien ta 'żbalji: AS-S911-801 I/O Processor Module jimmonitorja internament l-istatus tal-komunikazzjoni, inkluż il-kontroll CRC u l-immarkar ta' anomalija tas-sinjal, biex jiżgura trasmissjoni ta 'dejta preċiża u affidabbli.

3. Output tad-dejta u kmandi ta 'kontroll

Riċeviment tal-kmand tal-output: Il-modulu jirċievi kmandi ta 'kontroll maħruġa mis-CPU prinċipali jew CPU standby sħun, li jistgħu jkunu output diġitali jew output analogu.

Cache tal-kmand: Kmandi tal-output huma buffered fi ħdan il-modulu u esegwiti wara li jintlaħaq iċ-ċiklu tas-sinkronizzazzjoni tas-sinjal jew il-kundizzjoni tal-grillu tkun issodisfata.

Eżekuzzjoni tas-sinjal: Il-modulu jikkonverti kmandi ta' kontroll f'sinjali rikonoxxibbli minn apparati fuq-post, bħal swiċċijiet tar-relay, startjar u waqfien tal-mutur, aġġustamenti tal-pożizzjoni tal-valv, eċċ.

Feedback u ritorn: L-istatus wara l-eżekuzzjoni se jerġa' jinġabar-mill-modulu u jintbagħat lura lis-CPU għal kontroll ta' ċirku magħluq-u monitoraġġ tal-istatus.

4. Ipproċessar tad-dejta taħt il-modulu hot standby

Sinkronizzazzjoni tal-istatus: F'sistema żejda, l-istatus I/O remot tal-proċessur prinċipali huwa replikat f'ħin reali għas-CPU hot standby fejn jinsab il-modulu AS-S911-801.

Mirrorja tad-dejta: Il-Modulu tal-Proċessur tal-I/O AS-S911-801 se jżomm id-dejta riflessa tal-input, l-output, u l-cache intern sabiex is-CPU standby tkun tista' tieħu f'idejha immedjatament meta s-CPU prinċipali jonqos.

Qlib mgħaġġel: Il-modulu ta 'standby sħun jiżgura l-konsistenza tad-dejta. Matul il-proċess tal-bidla, is-sinjali tal-input mhux se jintilfu, u l-kontroll tal-output mhux se jiġi interrott.

5. Sommarju tal-loġika tal-ipproċessar intern

Ġbir → Ikseb data mhux ipproċessata minn apparati I/O remoti u aħżinha fil-buffer.

Konverżjoni → Istandardizza s-sinjal f'format tad-dejta rikonoxxibbli internament mill-PLC.

Trażmissjoni → Mibgħuta perjodikament lis-CPU permezz tal-backplane jew xarabank, filwaqt li l-iskoperta tal-iżbalji u l-konferma jitwettqu simultanjament.

Eżegwixxi → Irċievi kmandi tal-output u jaqilbuhom f'-sinjali ta' azzjoni fuq is-sit.

Sinkronizzazzjoni u Redundancy → Il-modulu ta 'standby sħun iżomm ir-riflessjoni tad-dejta, li jippermetti swiċċjar rapidu u bla xkiel.
