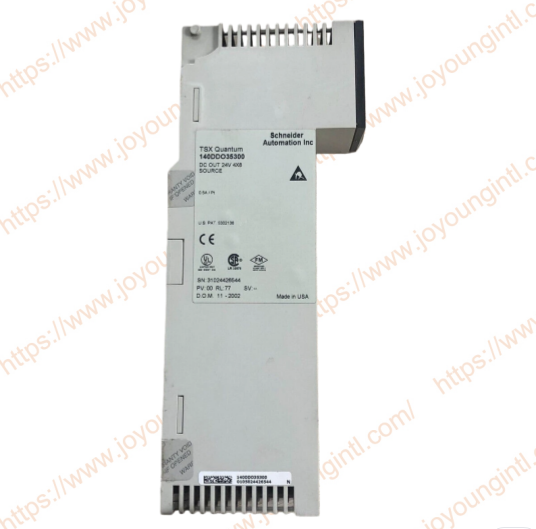

140DDO35300 Modicon Quantum Output Diskret Modulu

Il-140DDO35300 huwa modulu ta 'output diskret għall-pjattaforma Modicon Quantum, prinċipalment użat biex jikkonverti s-sinjali ta' kontroll loġiku tal-PLC fis-sinjali tal-output tal-iswiċċ meħtieġa mill-apparati tal-qasam. Dan il-modulu juża mod ta' output ta' transistor ta' stat solidu-u huwa tajjeb-adattat għal xenarji ta' kontroll industrijali li jeħtieġu veloċità għolja ta' rispons u affidabilità.

Il-Modulu tal-Output Diskret 140DDO35300 huwa disponibbli f'format ta 'modulu standard u huwa ddisinjat speċifikament għal applikazzjonijiet ta' produzzjoni diskreta DC. B'32 kanal ta' output diskreti organizzati f'4 gruppi ta '8, dan il-modulu joffri kapaċitajiet ta' kontroll komprensivi għal varjetà ta 'proċessi industrijali.

Karatteristiċi tal-Output
Bl-użu ta 'loġika negattiva (sink), dan il-modulu jiżgura integrazzjoni bla xkiel f'firxa wiesgħa ta' setups industrijali. B'vultaġġ ta 'ħruġ diskret ta' 24 V DC u limiti ta 'vultaġġ tal-ħruġ li jvarjaw minn 19.2 sa 30 V, jipprovdi flessibilità u affidabilità fir-regolazzjoni tal-vultaġġ. Barra minn hekk, il-modulu jista 'jiflaħ output massimu assolut ta' 56 V għal 1.3 sekondi, u jiżgura reżiljenza anke taħt kundizzjonijiet eżiġenti.

Prestazzjoni u Sigurtà
Il-Modulu tal-Output Diskret 140DDO35300 jiggarantixxi ħin ta 'rispons ta' inqas minn millisekonda għaż-żewġ tranżizzjonijiet tal-istat. B'kurrent ta 'tagħbija massimu ta' 4 A għal kull grupp u 16 A għal kull modulu, joffri kapaċità biżżejjed biex iħaddem diversi tagħbijiet industrijali. Barra minn hekk, il-modulu jinkorpora protezzjoni tal-output intern permezz ta 'fjus ta' 5 A għal kull grupp, li jiżgura tħaddim affidabbli u salvagwardja kontra ħsarat potenzjali.

Indikazzjoni tal-Ħtija u Protezzjoni
Mgħammar b'fjus minfuħ u mekkaniżmu ta 'skoperta ta' telf ta 'qawwa tal-kamp, ​​il-modulu jipprovdi indikazzjoni ċara tal-ħsara, li jiffaċilita s-soluzzjoni tal-problemi fil-pront u jimminimizza l-perijodi ta' waqfien. Bi klassifikazzjonijiet tal-fjus assoċjati ta '5 A għal kull grupp u 3 A kull punt, jiżgura l-aħjar protezzjoni kontra kundizzjonijiet ta' kurrent żejjed. Barra minn hekk, il-modulu fih iżolament bejn il-kanali u x-xarabank, bi klassifikazzjonijiet ta 'iżolament impressjonanti ta' 1780 Vrms DC għal minuta, li jtejbu s-sigurtà u l-affidabbiltà fit-tħaddim.

Faċilità ta 'Użu u Monitoraġġ
Jidhru sinjalazzjoni lokali permezz ta 'indikatur ta' status ta 'input LED aħdar 32, il-modulu jippermetti monitoraġġ faċli ta' stati tal-ħruġ. LED aħmar wieħed jindika skoperta ta 'ħsara esterna (F), filwaqt li LED aħdar ifisser il-preżenza ta' komunikazzjoni tax-xarabank, li jiżgura identifikazzjoni rapida tal-istatus tas-sistema. B'rekwiżit ta 'kurrent tax-xarabank ta' 330 mA, il-modulu jżomm l-effiċjenza mingħajr ma jikkomprometti l-prestazzjoni.

140DDO35300 Modulu ta 'Output Diskret Karatteristiċi elettriċi u ta' iżolament

140DDO35300 Modulu ta' Output Diskret Oqsma tipiċi ta' applikazzjoni

Sistema ta 'kontroll ta' awtomazzjoni industrijali

Kontroll tal-kwantità tal-iswiċċ tat-tagħmir tal-linja tal-produzzjoni

Kontroll ta 'sistemi ta' ġarr, valvi, u attwaturi

Dawl indikatur ta 'allarm u output tas-sinjal

Applikazzjonijiet ta 'output diskreti għall-użu ma' Modicon Quantum PLC

140DDO35300 Installazzjoni ta 'Modulu ta' Output Diskret u Kompatibilità tas-Sistema

Applikabbli għall-ixkafef I/O tas-serje Modicon Quantum

Jista 'jaħdem flimkien ma' CPUs tas-serje Quantum, moduli ta 'komunikazzjoni, u moduli I/O oħra

L-indirizz tal-output huwa allokat permezz tas-softwer tal-konfigurazzjoni tas-sistema PLC. mill-ġdid

Adattat għal arkitetturi ta 'kontroll ċentralizzati jew distribwiti
