Deskrizzjoni
Parametri tekniċi
Speċifikazzjonijiet Tekniċi
|
Manifattura |
BENTLY NEVADA |
|
Mudell |
3500/42M-01-00 |
|
Numru tal-Parti |
3500/42M 176449-02 |
|
Deskrizzjoni |
Proximitor/Modulu Sismiku |
|
Oriġini |
USA |
|
Dimensjoni |
26 * 26 * 5cm |
|
Piż |
0.8kg |
Dettalji tal-Prodott

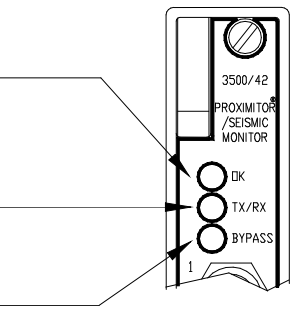

L-LEDs fuq il-pannell ta 'quddiem tal-Proximitor/Seismic Monitor 3500/42M jindikaw l-istatus operattiv tal-modulu kif muri fil-figura li ġejja.
OK:TX/RXTeptip bir-rata li l-messaġġi humariċevuti u trażmessi.
TX/RX:Teptip bir-rata li l-messaġġi humariċevuti u trażmessi.
BYPASS:Tindika li xi wħud mill-monitorfunzjonijiet huma mrażżna temporanjament.
Informazzjoni dwar il-Konfigurazzjoni
1.3500/42M-01-00 Għażliet ta' Konfigurazzjoni ta' Prossimitur/Monitor Sismiku
Slot: Il-post tal-monitor fir-rack 3500 (2 sa 15).
Tip ta 'Rack: It-tip ta' Modulu tal-Interface tar-Rack installat fir-rack (Standard jew TMR).
ID tal-Konfigurazzjoni: Identifikatur uniku ta' sitt-karattri li jiddaħħal meta konfigurazzjoni titniżżel fir-rack 3500.
2. Slot Input/Output Modulu Tip
Il-qasam I/O jippermettilek tidentifika t-tip ta’ Modulu I/O li huwa mwaħħal mal-monitor (L-għażla magħżula trid taqbel mal-modulu I/O installat).
I/O diskreti:Użat meta kull Proximitor/Seismic Monitor u Proximitor/SeismicIl-Modulu I/O diskreti huma installati għal standard jew mhux{0}}redundantapplikazzjoni.
I/O Intern diskreti: Il-wiring tal-kamp tat-transducer huwa konness direttament mal-modulu I/O.
I/O Esterni Diskreti:Il-wiring tal-kamp tat-transducer huwa konness ma' Blokk ta' Terminazzjoni Esternu mbagħad jintbagħat mill-Blokk tat-Terminazzjoni Estern għall-modulu I/Opermezz ta’ kejbil ta’ 25 pin. Il-wiring tal-kamp tar-reġistratur huwa konness ma'Blokk ta' Terminazzjoni Esterna u mbagħad rotta mit-Terminazzjoni EsternaImblokka l-modulu I/O permezz ta '9-pin ca.
Prox/Accel Internal Barrier I/O: Il-wiring tal-kamp tat-transducer huwa konness direttament mal-Proximitor/Seismic Monitor Internal Barrier I/O Module. Innota li l-għażla tal-Prox/Accel Internal Barrier I/O se tiddiżattiva ċerti għażliet tat-tip ta’ transducer.
Prox/Velom Ostaklu Intern I/O:Il-wiring tal-kamp tat-transducer huwa konness direttament mal-Proximitor/SeismicMonitor Intern Barrier I/O Modulu. Innota li tagħżel il-Prox/VelomL-għażla Internal Barrier I/O se tiddiżattiva ċerti għażliet tat-tip ta 'transducer.
Velom Internal Barrier I/O:Il-wiring tal-kamp tat-transducer huwa konness direttament mal-Proximitor/SeismicMonitor Intern Barrier I/O Modulu. Innota li tagħżel il-Velom InternL-għażla ta 'Barriera I/O se tiddiżattiva ċerti għażliet tat-tip ta' transducer.
TMR I/:Użat meta tliet monitors identiċi maġenb u tliet Moduli I/O TMRhuma installati għal applikazzjoni TMR. Kemm il-diskreti u bussedkonfigurazzjonijiet jużaw l-istess modulu I/O estern, iżda huma fili differentiskond il-paragrafi li ġejjin.
TMR I/O (Diskreti):Din l-għażla tintuża meta t-transducers u l-wiring fuq il-post huma żejdameħtieġa. Sett ta 'tnax-il transducer huwa użat biex jipprovdi sinjali ta' inputtliet monitors maġenb xulxin identiċi. Kull transducer huwa konness ma 'Blokk ta' Terminazzjoni Estern u mbagħad rotta lejn it-TMR Proximitor/SeismicModulu I/O bl-użu ta 'kejbil ta' 25-pin. Il-wiring tal-kamp tar-reġistratur huwa mqabbad miegħuBlokk ta' Terminazzjoni Esterna u mbagħad rotta mill-EsternBlokk tat-Terminazzjoni għall-Modulu I/O TMR Proximitor/Seismic permezz ta’ kejbil ta’ 99 pin.
TMR I/O (Buss) Dangħażla hija użata meta transducers żejda u wajers fuq il-post mhumiexmeħtieġa. Sett wieħed ta 'erba' transducers huwa assenjat għal tlieta identiċimonitors li jmissu magħhom. Kull transducer huwa konness ma' Bussed EsternBlokk tat-Terminazzjoni, u mbagħad il-Blokk tat-Terminazzjoni Esterni Bussed huwakonnessi mal-Proximitor/Seismic TMR I/O Moduli bl-użu ta’ tliet 25-pinkejbils. Il-wiring fuq il-post tar-reġistratur huwa konness ma' Terminazzjoni EsternaImblokka u mbagħad jintbagħtu mill-Blokk tat-Terminazzjoni Estern sal-Modulu I/O TMR Proximitor/Seismic permezz ta’ kejbil ta’ 9 pinnijiet.
Setup Tipiku tat-Test tal-Verifika

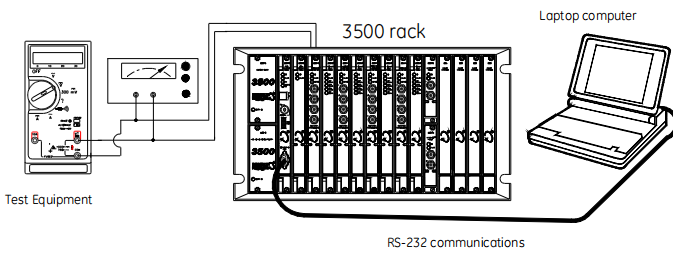

Il-figura li ġejja turi s-setup tat-test tipiku għall-verifika ta' Proximitor/Seismic Monitor 3500/42M-01-00. It-tagħmir tat-test jintuża biex jissimula s-sinjal tat-transducer, u l-kompjuter laptop jintuża biex josserva l-output mir-rack.
It-transducers jistgħu jiġu konnessi ma 'rack 3500 f'varjetà ta' modi. Skont l-għażla tal-wajers għall-modulu I/O tal-monitor tiegħek, qabbad it-tagħmir tat-test mal-monitor billi tuża wieħed mill-metodi li ġejjin:
