Introduzzjoni tal-Prodott
ABB 216NG63 huwa modulu ta 'provvista ta' enerġija awżiljarja . Sabiex jiġu provduti l-unitajiet elettroniċi b'qawwa, il-protezzjoni għandha tkun imqabbda ma 'awżiljarja esterna d {. c . provvista (stazzjon tal-batterija) . l-awxiljari D . 216NG61, 216NG62, jew 216NG63 (DC / DC Converters) passi l-istazzjon tal-vultaġġ tal-batterija 'l isfel għal 24 V u jipprovdi insulazzjoni elettrika bejn il-vultaġġi tal-input u l-ħruġ . Il-provvista ta' 24 V hija mqassma lill-unitajiet imdaħħla fir-rack tat-tagħmir tal-protezzjoni permezz tal-B448C Bus .}
Speċifikazzjonijiet Tekniċi
|
Manifattura |
ABB |
|
Mudell |
216NG63A |
| Numru tal-parti | HESG441635R 1- k HESG216877 |
|
Deskrizzjoni |
Unità tal-Provvista DC |
|
Oriġini |
L-Isvizzera / il-Ġermanja |
|
Dimensjoni |
45 * 30 * 25cm |
|
Piż |
5.45kg |
Dettalji tal-Prodott
Auxiliary d . c . Unitajiet tal-Provvista 216NG61, 216NG62 u 216NG63:
Il-216ng 6. awżiljarju d . c . Unità tal-provvista tittrasforma l-istazzjon tal-vultaġġ tal-batterija ub għal 24 V d . c {. u tipprovdi insulazzjoni elettrika bejn i / p u o / o / p {{7} id-dejta teknika hija mogħtija fil-karta tad-dejta L-istazzjon tal-vultaġġ tal-batterija UB, wieħed mit-tipi li ġejjin huwa installat:
216NG61: għal UB=48 / 60 V DC ± 25%,
i . e . 36...75 v dc
216NG62: għal UB=110 / 125 V DC ± 25%,
i . e . 82.5...156 v dc
216NG63: għal UB=220 / 250 V DC ± 25%,
i . e . 165...312.5 v dc

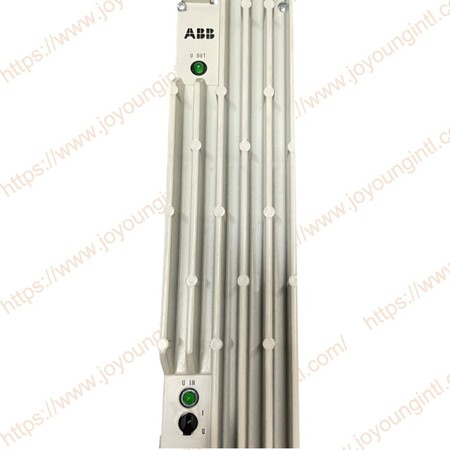

Sinjali u kontrolli ta 'Frontplate:
LED "U IN" (aħdar): Dwal Meta l-Vultaġġ I / P (Stazzjon tal-Vultaġġ tal-Batterija UB) huwa disponibbli .
LED "U OUT" (aħdar): Dwal Meta l-vultaġġ O / P (24 V DC qabel il-plug-in jumpers a u b) huwa disponibbli .
Iż-żewġ LEDs "U In" u "U Out" għandhom ikunu mixgħula waqt it-tħaddim normali, i . e ., meta l-protezzjoni tkun onlajn u tiffunzjona .
Switch "I / O": Main On On / Off Switch għall-awżiljarju d . C . Unità tal-Provvista .
I: ON
O: Off
Sinjal "Falliment ta '24 V"
Il-falliment tal-vultaġġ tal-ħruġ ta '24 V huwa mmarkat fuq quddiem tal-unità kkonċernata mill-LED "U OUT" .
Il-falliment tal-vultaġġ tal-ħruġ ta '24 V huwa mmarkat mill-bogħod fi tliet modi:
a) permezz ta 'sinjalazzjoni awżiljarja relay K100 f'216ng 6. k100 hija kontinwament enerġizzata fl-operazzjoni normali, i {. e {., meta l-216ng {6. huwa mixgħul u jerġa' jibda fil-każ ta 'l-24 V Voltage tal-Output.}}}}}}}}
b) bil-linja tas-sinjal standby (konduttur tax-xarabank) ck . ck huwa loġiku "1" waqt l-operazzjoni normali (o / p cho02 enerġizzata) .} o / p cho02 resets fil-każ ta 'falliment ta' falliment ta 'l-24 V vultaġġ ta' output {. Nota: Jekk żewġ 216NG 6. Rack, u l-jumpers huma stabbiliti għal provvista żejda; Il-falliment tal-vultaġġ tal-ħruġ ta '24 V ta 'waħda biss mill-unitajiet mhuwiex sinjalat mill-konduttur tax-xarabank CK .
c) Fil-każ ta 'falliment awżiljarju tal-provvista, l-ewwel unità binarja O / P energise l-SML "difett tas-sistema" linja tas-sinjal fuq il-bus parallel b448 . Dan huwa mmarkat mill-bogħod permezz tal-kanal Cho 01.
Il-provvista awżiljarja tintefa bl-użu ta 'swiċċ fuq l-awżiljarju d . c . Unitajiet ta' provvista 216NG61, resp {. 216 Ng62 jew 216ng 63. dawn li ġejjin għandhom jiġu nnotati f'dan ir-rispett:
Kull rack elettroniku tat-tagħmir huwa mgħammar bl-unità awżiljarja tal-provvista tal-enerġija .
Jew wieħed jew massimu ta 'żewġ żejda 216ng 6. awżiljari d . c . Unitajiet ta' provvista jistgħu jiġu installati f'rack ta 'tagħmir .
Fejn żewġ auxiliary żejda d . c . unitajiet ta 'provvista huma mwaħħlin; Iż-żewġ unitajiet għandhom jintfew .
Kull xogħol imwettaq fuq il-protezzjoni, bħal aġġustamenti interni, li jiddaħħal jumpers issaldjati, wajers, konnessjonijiet, eċċ ., jista 'jitwettaq biss minn persunal kwalifikat b'mod xieraq . minbarra dawn l-istruzzjonijiet, ir-regolamenti lokali kollha applikabbli li jaħdmu u s-sigurtà għandhom ikunu osservati b'mod strett meta jiġu installati, u jiġu kkummissjonati l-protezzjoni L-unitajiet elettroniċi jew il-bidliet tas-software ma jistgħux jitwettqu mill-utent . L-ebda responsabbiltà ma tkun aċċettata, u kwalunkwe garanzija ssir invalida fil-każ ta 'interferenza mhux xierqa jew tbagħbis mat-tagħmir tal-protezzjoni . Unitajiet difettużi għandhom jintbagħtu lura lil ABB għat-tiswija.}
