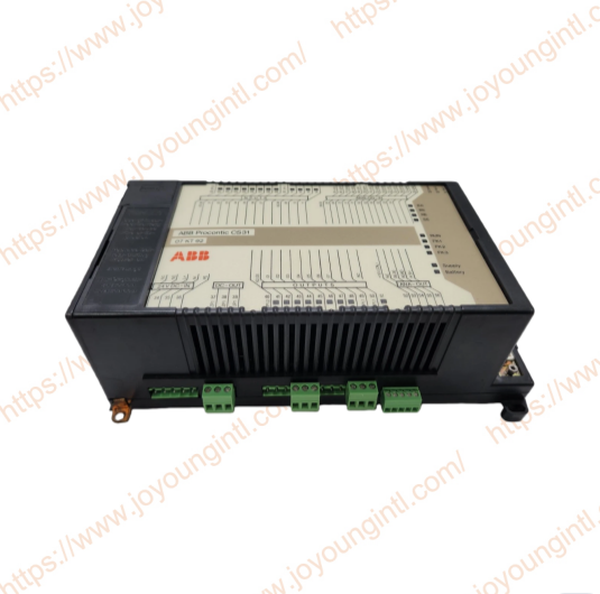

ABB 07KT92 GJR5250500R0202 huwa ddisinjat speċifikament għal sistemi ta 'kontroll ABB. Dan il-modulu huwa ideali għal applikazzjonijiet kompatti li jeħtieġu monitoraġġ simultanju tal-istatus (eż. buttuni, swiċċijiet, sinjali tas-sensorju) u kontroll tal-attwazzjoni (eż. dwal indikaturi, relays minjatura, valvoli tas-solenojd). Billi tintegra funzjonijiet ta 'input u output f'modulu wieħed, tiffranka b'mod sinifikanti l-ispazju tal-kabinett tal-kontroll u l-ispejjeż tal-hardware, u tagħmilha ideali għal sistemi ta' kontroll żgħar jew stazzjonijiet I/O distribwiti.

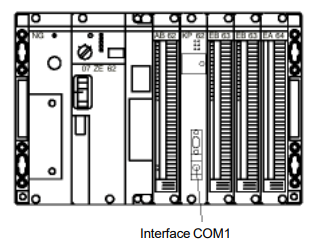

L-aċċess għall-unitajiet bażiċi AC31/CS31 (07 KR 31, 07 KR 91, 07 KT 92 sa 07 KT 94) u għall-proċessur tal-komunikazzjoni 07 KP 62 ta 'ABB Procontic T200 isir permezz tal-interface tas-serje COM1.

Unitajiet konnessi:

– Terminal fil-mod VT100

– Kompjuter b'emulazzjoni VT100

– Kompjuter bi programm għall-immaniġġjar tat-telegrammi b'test ċar tal-funzjonijiet operattivi u tat-test

L-interface tas-serje COM 1 għandha tkun issettjata għall-mod ta 'tħaddim "Modalità attiva" biex tuża l-funzjonijiet operattivi u tat-test.

Swiċċ RUN/STOP fil-pożizzjoni: STOP. Fil-pożizzjoni tal-iswiċċ ST, O, P, il-PLC ġeneralment jistabbilixxi l-mod ta 'tħaddim "mod attiv" fuq COM 1.

RUN/STOP swiċċ pożizzjoni.RUN Fil-pożizzjoni swiċċ, RUN il-mod ta 'tħaddim "modalità attiva" hija ssettjata fuq COM 1, meta waħda miż-żewġ kundizzjonijiet li ġejjin tkun sodisfatta:

– Kostanti tas-sistema KW 00,06=1

jew

– Il-kostanti tas-sistema KW 00,0,6=0 u l-Pin 6 fuq COMa 1 għandhom sinjal 1 (sinjal 1 fuq Pin 6 huwa ssettjat billi tuża l-kejbil tas-sistema 07 SK 90 jew billi ma tikkonnettjax Pin 6)

Dan li ġej japplika:

L-ipproċessar tal-programm PLC għandu prijorità ogħla mill-komunikazzjoni permezz tal-interfaces tas-serje.

Il-PLC jopera d-direzzjoni li tirċievi tal-interface tas-serje COM1 b'kontroll tal-interruzzjoni. Matul ċiklu ta 'programm PLC li qed jaħdem, karattri deħlin rispettivament iqanqlu impuls ta' interruzzjoni, li jinterrompi l-programm PLC li qed jaħdem sakemm il-karattri riċevuti jinħażnu fil-buffer ta 'riċeviment. Biex tiġi evitata interruzzjoni permanenti tal-ipproċessar tal-programm, il-PLC jikkontrolla r-riċeviment tad-dejta permezz tal-linja RTS sabiex iseħħ fil-pawżi bejn żewġ ċikli PLC.

Il-PLC jipproċessa l-impjiegi riċevuti permezz COM1 esklussivament fil-waqfien bejn iċ-ċikli tal-programm PLC. L-output ta' karattri permezz ta' COM1 isir ukoll biss fil-pawżi bejn żewġ ċikli tal-programm. Aktar ma tkun baxxa r-rata ta 'utilizzazzjoni tal-PLC, aktar il-waqfiet ikunu bejn iċ-ċikli tal-programm u iktar tkun għolja r-rata ta' komunikazzjoni possibbli għal COM1.

Sinkronizzazzjoni tal-iskambju tad-dejta:

Is-sinkronizzazzjoni tal-iskambju tad-dejta bejn il-kontroll u l-unità konnessa titwettaq permezz tal-linji tal-handshake tal-ħardwer RTS u CTS.

Il-PLC jimblokka r-riċeviment tad-dejta permezz tal-linja RTS taħt il-kundizzjonijiet li jillimitaw li ġejjin:

– Il-buffer tar-riċeviment laħaq ċertu mili.

– Ċiklu tal-programm PLC għadu għaddej.

Il-kontroll xorta jirreaġixxi waqt l-output tal-karattri minbarra l-karattri XOFF/XON tal-unità konnessa. Il-kontroll innifsu ma jużax dawn il-handshakes SW.

Fil-pawżi bejn żewġ ċikli tal-programm PLC, il-PLC jipproċessa l-impjiegi miġbura fil-buffer tar-riċeviment. Biex tagħmel dan, il-karattri jinqraw mill-buffer tar-riċeviment ikkontrollat ​​tal-interruzzjoni-mill-PLC, immedjatament imwieġba permezz tal-COM 1, iċċekkjati għal sintassi korretta, u mbagħad ipproċessati. Il-karattri jintwerew fl-istess ordni kif irċevuti permezz tal-COM 1.
